Daikin RTD-RA

Es können bis zu 32 Daikin-Geräte integriert werden.

Device Station Einstellungen

Geben Sie die Slave-IDs im Feld „Slaves“ ein, getrennt durch ein Komma.

Beispiel: 1,2,3,4,...

Funktionsbeschreibung

Daikin Fan-Coil-Geräte arbeiten als Modbus-Slaves, während der Controller als Modbus-Master arbeitet. Standardmäßig regelt der Controller die Raumtemperatur, indem er die Lüfterstufe und den Ein-/Aus-Zustand an die einzelnen Fan-Coil-Geräte sendet.

Die gewünschten Temperatursollwerte können direkt im System Raumregelung eingestellt werden. Die Heiz- und Kühlfunktion kann über konfigurierbare Aktionen/Timer umgeschaltet werden.

Die Daikin-Modi Auto, Lüfter und Entfeuchtung können nicht gesteuert werden.

Hinweis

Die Fernbedienung kann verwendet werden, wenn einzelne Räume ausgeschaltet wurden. In diesem Fall sendet der Controller keine Änderungen der Lüfterstufe an die Fan-Coil-Geräte.

Anschluss

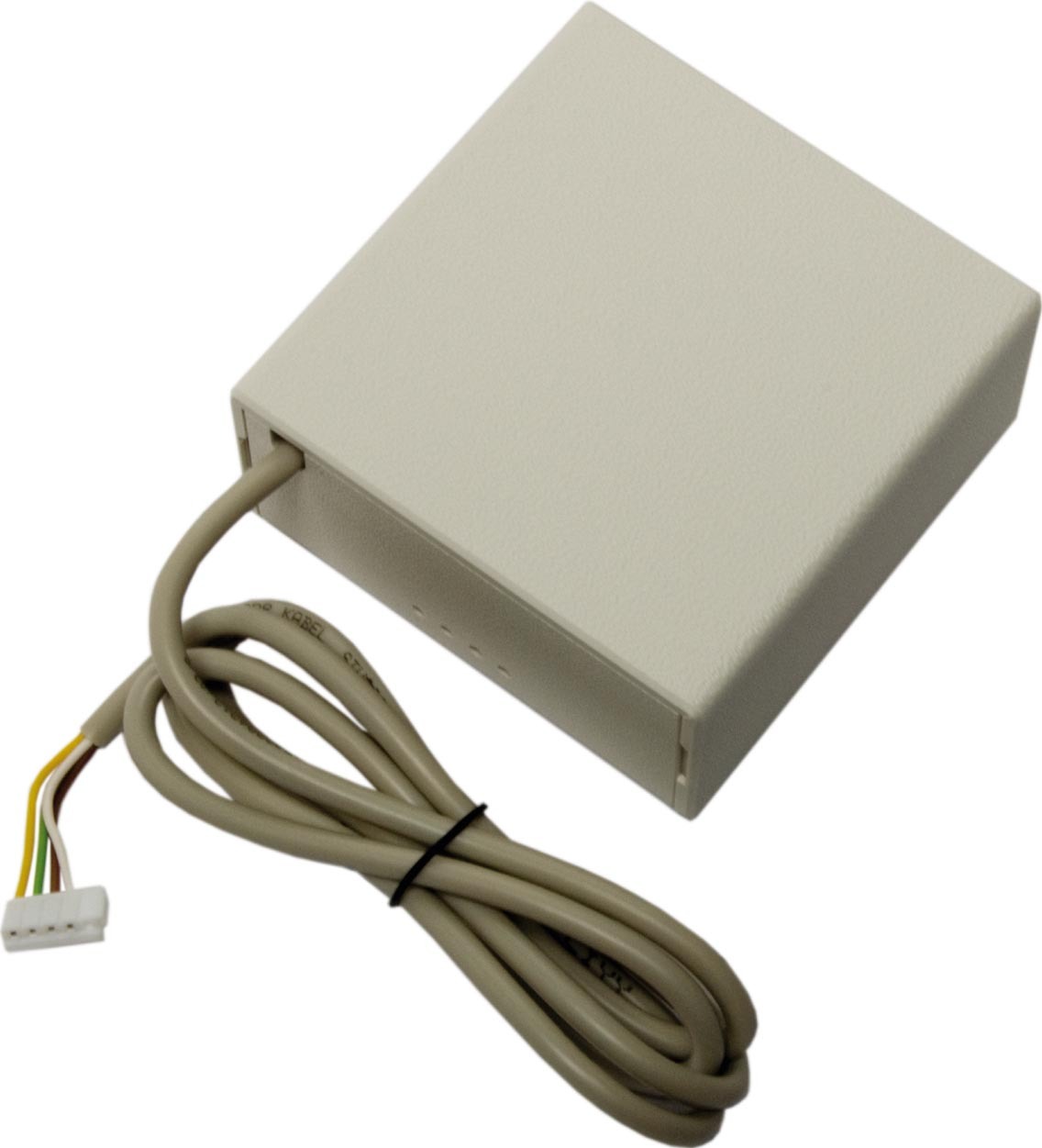

Der Echtzeitkonverter wird in jedem Fan-Coil-Gerät installiert und über 3 Adern (A/B/GND) mit dem RS485-Bus verbunden. (z. B. FTDI: A− = gelb, B+ = orange).

Um Modbus am Konverter zu aktivieren, muss über die DIPs 3 bis 8 einfach eine Adresse >= 1 eingestellt werden. Die ersten beiden DIPs können deaktiviert bleiben, sofern kein Modbus-Timeout zur Aktivierung des lokalen Betriebs verwendet werden soll. In diesem Fall müssen die entsprechenden Register beschrieben werden.

Die Fan-Coil-Geräte sind zusätzlich separat mit dem Außengerät verbunden. Der Heizbetrieb ist nur unterhalb der standardmäßigen Außentemperatur von 18 °C möglich.

Erstellen Sie für jedes Fan-Coil-Gerät ein Element Raumregelung.

Raumregelung IO-Konfiguration – Sensoren:

• Temperatur: Geben Sie den Temperatursensor an.

Raumregelung IO-Konfiguration - Anzeige/Ansteuerungen:

Modus „Daikin Modbus RTD-RA“ auswählen

Raumregelung - Parameter:

Regelgeschwindigkeit des Controllers erhöhen:

• P-Verstärkung: 25
• I-Verstärkung: 5
• Integrationszeit I: 300 s
